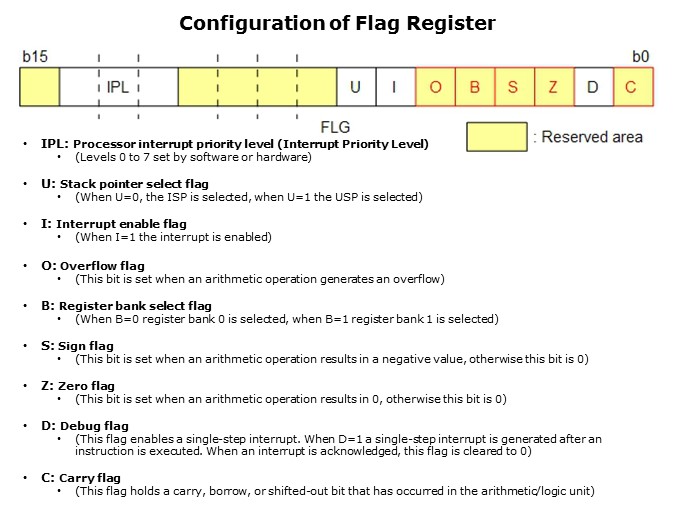

Here is the configuration of the Flag register. Besides the register-bank selection bit (B), it contains the carry (C), zero (Z), overflow (O), and sign (S) conditional flags.
