CAN Basics Part 1 Slide 10

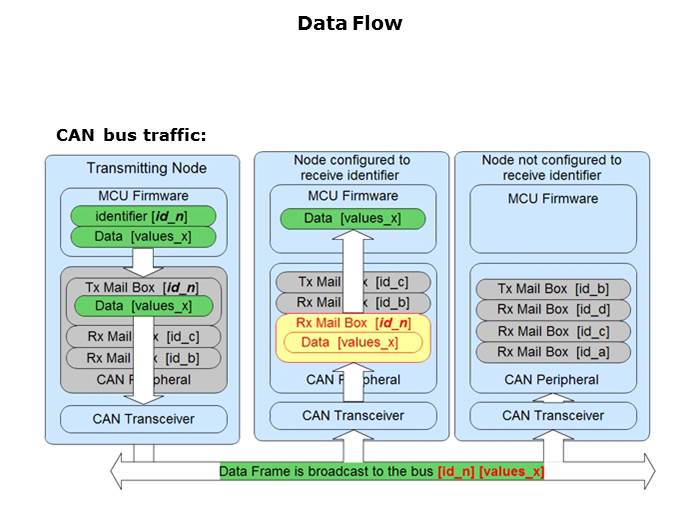

The middle node has a receiver mailbox set to an identifier that either matches the transmitted identifier exactly or is within a software-defined identifier range of it, so it accepts the data frame. It then decides wether to process or discard data, a decision that is made via software or by using masks and filters.
