LTC3890-Slide5

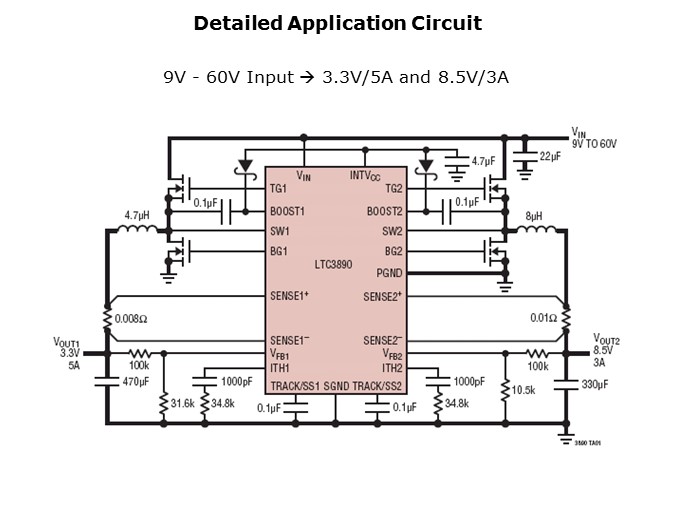

This is a detailed schematic showing how the LTC3890 can be used to develop a dual 3.3V/5A and 8.5V/3A from a 9V to 60V input voltage.

PTM Published on: 2011-01-05
