            NM485 驱动器和 NMTTL 数字隔离器

                    Murata 的 NM485 驱动器和 NMTTL 数字隔离器为 RS485 或 TTL 接口提供了隔离电源，无需外部元件

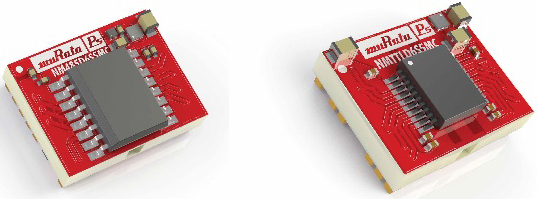

Murata 发布了 NM485D6S5MC 和 NMTTLD6S5MC 低功耗电气隔离数据通信器件，可为 RS485 或 TTL 接口提供隔离电源。不需要外部元件；单个 5 V 电源允许在隔离边界每一侧都起作用。通过在单一模块中组合隔离数据通信和电源，这些器件节省了空间和设计时间。

NM485D6S5MC 专为单通道全双工数据通信或多点总线传输而设计。该器件结合了三态差分线路驱动器和差分输入线路接收器。该驱动器和接收器能够分别实现高电平有效和低电平有效，连接起来可以起方向控制作用。它针对工业应用而设计，工作温度范围为 -40°C 至 +85°C，测试隔离能力达 3 kV_AC(RMS)，采用尺寸仅为 18.16 mm x 14.5 mm 的表面贴装封装。该器件为 NM485 接口提供单通道全双工隔离，具有 250 V_AC 的加强绝缘能力，且其 UL60950 认可正在申请中。

NMTTLD6S5MC 具有两条发送和两条接收线路，数据速率高达 25 Mbps，为 NMTTL 接口提供了四通道数字隔离能力。它也是针对工业应用而设计的，工作温度范围为 -40°C 至 +95°C，测试隔离能力达 1500 kV_AC(RMS)，采用尺寸仅为 16.9 mm x 14.5 mm 的表面贴装封装。该器件通过了 UL60950 认证，可实现 250 V_AC 的基本绝缘能力。

两个器件都为数字电路提供了稳定的 5 V 输出，以及适合为模拟电路、A/D 或运算放大器供电的非稳压 ±6 V 隔离输出。两个器均带有 ANSI/AAMI ES60601-1、2x MOOP（NMTTL 只有一个）和 1x MOPP 安全认可（250 V_AC），为医疗系统安全认可提供了方便的系统认可途径。器件的 5 pF 较低典型耦合电容值降低了系统 EMI 问题。

特性

NM485D6S5MC
