MHF® 7S 全屏蔽小型射频微型同轴产品系列

I-PEX MHF 7S 连接器采用全屏蔽设计，具有出色的 EMC 性能，是 5G 毫米波应用的理想选择。这款面向 5G 应用的下一代解决方案采用 2.0 mm x 2.0 mm 的小型封装，在 15 GHz 频率下具有 1.5 VSWR 的最大化性能。I-PEX 在 MHF 技术方面实现了巨大飞跃，可满足 5G 要求，而 MHF® 4L 则在多个行业实现了 Wi-Fi 信号传输。目前的辐射电磁干扰水平已经在 Wi-Fi 的承受范围内；但 5G 信号传输需要屏蔽式解决方案，以便于通过排放合规性测试。与 MHF 4L 解决方案相比，MHF 7S 采用了可降低辐射 EMI 的设计特性。通过在 MHF 7S 线束上增加 MP-A 线夹和夹具，提供了一款符合当今市场 EMC 要求的出色 MHF 解决方案。与之前的 MHF 技术解决方案相比，5G 毫米波固定无线接入和 CPE 设备需要更高的 EMI 性能。优异的驻波比性能使毫米波能够在较低的中频 (IF) 范围进行传输，让 5G 能够以全新的方式连接用户。

特性

• 独特的 ZenShield® 屏蔽式设计可减少 5G 毫米波应用中常见的有害电磁干扰 (EMI)
• 外形小巧，具有 1.50 VSWR 的最大化性能

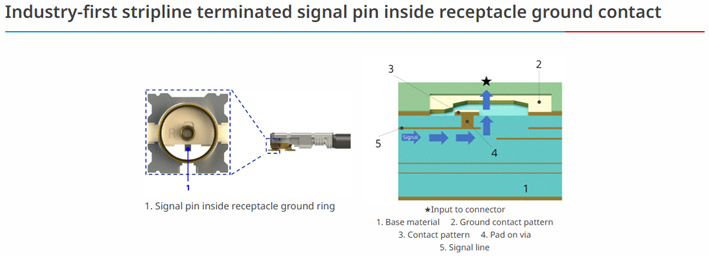

• 业界首创的带状线端接信号引脚位于插座接地触头内
• 高度：最大 1.40 mm
• 频率范围：最高 15 GHz
• 微型同轴电缆：32 AWG (Ø1.13 mm)

外形尺寸

带状线端接的信号引脚
