ADPA9002 功率放大器

ADI 的 ADPA9002 是砷化镓 (GaAs) 赝配高电子迁移率晶体管 (HEMT) 基于单片微波集成电路 (MMIC) 的功率放大器，工作频率为 DC 到 10 GHz。该放大器可提供 15 dB 增益、42 dBm 的 OIP3 和 31.5 dBm 的饱和输出功率 (P_SAT)，采用 12 V 电源，消耗 385 mA 的电流。ADPA9002 在正常工作状态下具有自偏置功能，并具有可选的电源静态电流 (I_DQ) 偏置控制。该放大器是军事、太空和测试设备应用的理想选择。ADPA9002 还具有输入和输出，这些输入和输出内部匹配至 50 Ω，封装在一个符合 RoHS 要求的 5 mm x 5 mm LFCSP 预成型腔封装中，从而使之与大批量表面贴装技术 (SMT) 组装设备兼容。

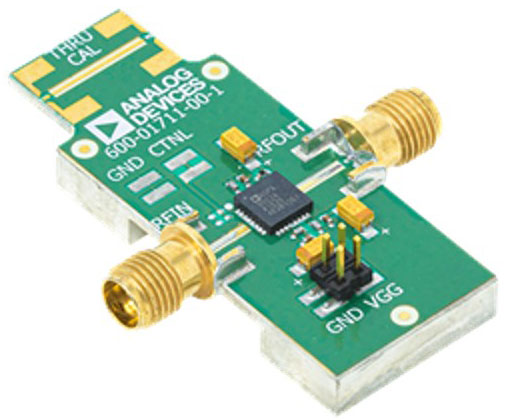

ADPA9002-EVALZ 采用一块双层印刷电路板 (PCB)，该电路板由安装铝散热器的 10 mil 厚 Rogers 4350B™ 覆铜制成。散热器有助于为 ADPA9002 散热，并为 PCB 提供机械支撑。散热器上的安装孔支持连接到较大的散热器，以改善热管理。ADPA9002-EVALZ 的 RFIN 和 RFOUT 端口装有 2.9 mm 母头同轴连接器（J1 和 J2），相应的 RF 印制线具有 50 Ω 的特性阻抗。ADPA9002-EVALZ 装有适合在 ADPA9002 的整个 -40°C 至 +85°C 工作温度范围内使用的组件。
