ADGS1408/ADGS1409 SPI 接口多路复用器

Analog Devices 的多路复用器具有 CRC 和错误检测功能，可用于安全关键型系统

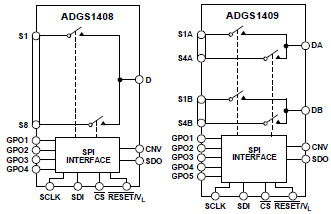

Analog Devices 的 ADGS1408/ADGS1409 SPI 接口多路复用器图（点击放大）ADI 的 ADGS1408 和 ADGS1409 是模拟多路复用器，分别包含 8个单通道和 4 个差分通道。通过一个串行外设接口 (SPI) 来控制开关。该 SPI 接口具有强大的错误检测功能，如循环冗余检查 (CRC) 错误检测、无效读/写地址检测和 SCLK 计数错误检测。

该接口可以将多个 ADGS1408 和 ADGS1409 器件以菊花链方式连接在一起。菊花链模式能以最少的数字线路实现多器件配置。这类器件还可在猝发模式下工作，从而降低 SPI 命令之间的时间。iCMOS 结构确保了超低功率耗散，使得这类器件非常适合用于便携式和电池供电型仪器。当接通时，各开关在两个方向的导电性能相同，且输入信号范围可扩大至电源电压范围。在断开条件下，将阻断等于或低于电源的信号电平。导通电阻曲线在整个模拟输入范围内保持平坦，可确保开关音频信号时的线性度和低失真性能。ADGS1408 和 ADGS1409 采用 24 引脚 LFCSP 封装，专为数据采集、通信系统和自动测试设备而设计。

特性 应用
  • 具有错误检测功能的 SPI
    • 包括 CRC、无效读/写地址和 SCLK 计数错误检测
    • 支持猝发模式和菊花链模式
    • 兼容行业标准 SPI 模式 0 和 SPI 模式 3 接口
  • 循环模式允许切换时间与并行接口相容
  • 通用数字输出，可用于控制其他设备，如 Analog Devices 的并联开关
  • 25°C 时典型导通电阻为 4 Ω
  • 25°C 时典型导通电阻平坦度为 0.5 Ω
  • 25°C 时，通道之间的典型导通电阻为 0.2 Ω
  • VSS 至 VDD 模拟信号范围
    • 完全指定为 ±15 V、±5 V 和 +12 V
    • 在施加 VL 和数字/模拟输入之前，上电序列为 VDD、VSS 和 GND
  • 1.8 V 逻辑兼容性，2.7V ≤ VL ≤ 3.3 V
  • 24 引线 LFCSP 封装
  • 数据采集系统
  • 通信系统
  • 自动测试设备
  • 电池供电系统
  • 采样保持系统
  • 音频信号路由
  • 视频信号路由
  • 继电器替代品

ADGS1408/ADGS1409 SPI Interfaced Multiplexers

图片制造商零件编号描述电路数导通电阻（最大值）电荷注入可供货数量价格查看详情
IC MUX 8:1 4.7OHM 24LFCSPADGS1408BCPZIC MUX 8:1 4.7OHM 24LFCSP14.7 欧姆50pC71 - 立即发货$21.33查看详情
IC MUX 8:1 4.7OHM 24LFCSPADGS1408BCPZ-RL7IC MUX 8:1 4.7OHM 24LFCSP14.7 欧姆50pC0 - 立即发货$11.25查看详情
IC MUX DUAL 4:1 4.7OHM 24LFCSPADGS1409BCPZIC MUX DUAL 4:1 4.7OHM 24LFCSP24.7 欧姆50pC49 - 立即发货$21.33查看详情
IC MUX DUAL 4:1 4.7OHM 24LFCSPADGS1409BCPZ-RL7IC MUX DUAL 4:1 4.7OHM 24LFCSP24.7 欧姆50pC0 - 立即发货$21.33查看详情
发布日期： 2018-08-13
