常见的电源的种类与设计的注意事项

电源作为各类电子系统的核心，其性能与设计质量直接影响整体设备的稳定性与可靠性。随着应用场景的多元化，电源的种类也呈现丰富的发展，例如AC/DC开关电源、DC/DC转换器、DC/AC逆变器以及AC/AC转换器等。不同电源在效率、稳压精度、输入输出范围、功率密度与安全保护等方面，都有着各自的特点与挑战。在电源设计过程中，除了要根据实际应用选择合适的拓扑结构与元器件外，还必须充分考虑散热设计、电磁兼容性（EMC）、可靠性以及长期运行的稳定性，才能实现高效、可靠且符合应用需求的电源解决方案。

常见的电源的种类与应用领域

电源的分类有许多种分类方式，若以交流／直流电转换为分类方式，则可分成AC/DC开关电源、DC/DC开关电源、DC/AC开关电源、AC/AC开关电源。

AC/DC开关电源（AC-DC Switching Power Supply）的功能是将交流电（AC，例如市电110V/220V）转换为稳定的直流电（DC），典型架构是整流 → 功率因子校正（PFC）→ 高频变压器 → 整流与滤波 → 稳压。其具有体积小、效率高（>90%）的特点，可设计成多路输出（如12V、5V、3.3V），提供隔离（通过高频变压器），可应用于计算机电源（ATX）、服务器、工业设备、充电器、消费电子产品。有需求的朋友，可以考虑MEAN WELL的LRS-35-24 AC/DC电源，可支持85V – 264 VAC交流电压输入，输出电压为24VDC。

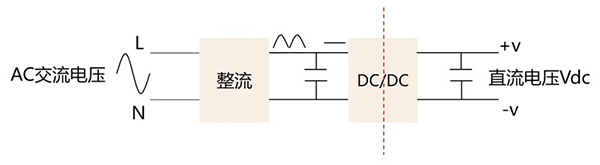

AC/DC开关电源示例

DC/DC开关电源（DC-DC Converter）的功能是将一种直流电压转换为另一种直流电压。典型拓扑包括降压型（Buck）的输出电压低于输入电压；升压型（Boost）的输出电压高于输入电压；升降压型（Buck-Boost / SEPIC / Cuk）的输出电压可高于或低于输入电压。隔离型（Flyback、Forward、Half/Full-Bridge）则具备电气隔离特性，具有体积小，效率高（80–95%）的特性，可根据负载需求灵活配置，这对电池供电系统特别重要（例如电压随电池放电而变动）。广泛应用于智能小车、工业控制板卡、FPGA/MCU电源模块、汽车电子、电池管理系统（BMS）。在此推荐Traco推出THN 30-4815W 模块电源，具有小体积、高效率的特点，或是ADI LT7170 板载DC/DC电源，其电源功率则会较小。

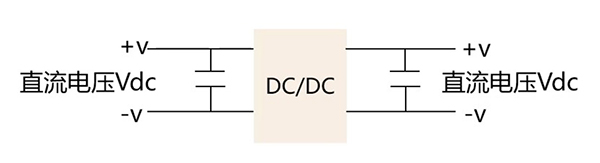

DC/DC开关电源示例

DC/AC开关电源（DC-AC Inverter，逆变器）的功能是将直流电转换为交流电。典型架构包括直流电源（如电池／光伏） → 高频开关 → 滤波 → 输出交流电（50Hz/60Hz或高频AC），其可输出纯正弦波、修正正弦波或方波，可设计成单相或三相输出，效率可达90%以上，并可加入MPPT（最大功率点跟踪）提升能源利用率。这种电源应用常应用于光伏系统、风能发电、电动车驱动、UPS（不间断电源）。在此推荐MEAN WELL NTS-400P-148 便携式储能电源，可支持400W的功率输出。

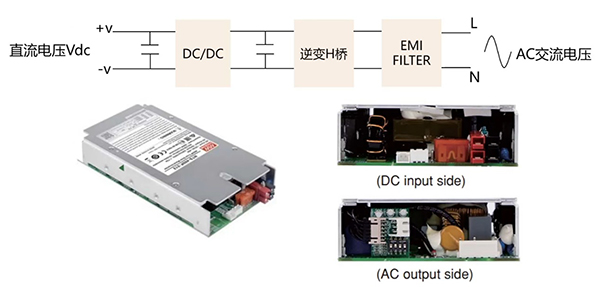

DC/AC开关电源示例

AC/AC开关电源（AC-AC Converter）的功能是将一种交流电转换为另一种交流电（不同电压、不同频率）。典型方式是采用传统变压器形式，仅调整电压，不改变频率。另外一种是电子式AC-AC转换器，先AC → DC → AC，能同时改变电压与频率。其可用于电压调节（如AC调光器、调速器），可实现频率转换（如50Hz ↔ 60Hz）。现代电子式AC-AC转换器体积小、效率高，逐渐取代传统变压器形式，常应用于工业电机调速器、航空电源（400Hz）、电力变换系统。你可参考下图的变频器，可将电网的50Hz频率交流电，变成频率可调的交流电，作为电机的电源设备。

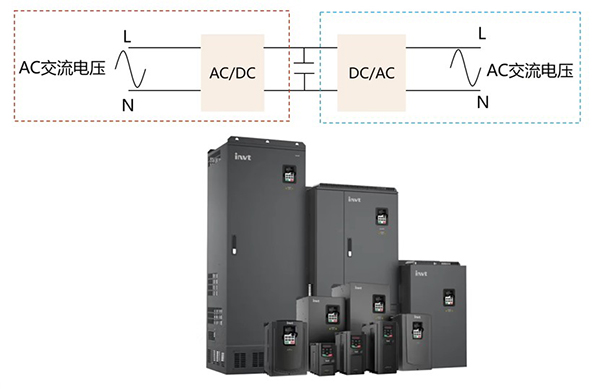

AC/AC开关电源示例

整体来说，AC/DC用于市电转换为稳定DC，是最常见的转换方式。DC/DC则用于电池系统内部供电调整，常见于小型设备、汽车。DC/AC则用于将电池／光伏的电源转换为交流输出，常见于逆变器、UPS、电机驱动。AC/AC属于交流转交流，常用于工业调速、电压／频率转换。

电源的应用场合与设计的注意事项

电源的应用场合相当广泛，像是光伏等新能源储能、电动汽车充电器、车载充电器、5G通信、数据中心、AI板载电源等。

光伏等新能源储能的应用场合包括光伏发电系统、风能发电系统、家庭及工业储能系统。其对电源的要求需具有高效率，能减少能量损耗，提高能源利用率，并具有宽输入范围，可适应太阳能板或风力发电的波动电压，且具有高可靠性与耐久性，想在户外环境下长期运行，需耐高低温、潮湿、灰尘。此外，并需要具有防逆流设计，防止能源回流损害设备，以及储能管理功能，如电池充放电控制与保护。

电源的典型应用场景

电动汽车充电器（EV Charger）常见于公共或家庭电动车充电站，其对电源特性与要求较高，像是大功率输出，快速充电（DC快充）通常需要数十千瓦甚至百千瓦功率。并需要具备高效率与低热损特性，长时间充电需降低能耗和散热。以及需要具备安全保护功能，像是过压、过流、过温及漏电保护。在通信接口方面，需要支持与车辆的智能通信协议（如CCS、CHAdeMO），以及稳压精度高，能够保护电池寿命。

电动汽车充电器示例

车载充电器（OBC，On-Board Charger）的应用场合为电动汽车内部，能将交流电转换为电池可用的直流电。其对电源特性要求体积小、重量轻，这是因为车内空间有限。此外，还需要拥有高效率，以减少车载电力损耗。还要考虑宽输入电压范围，以便兼容不同的国家电网，并需要耐高温、抗振动，这是因为汽车环境特殊，需要符合车规标准（AEC-Q100/AEC-Q200）。

车载充电器示例

顾名思义，5G通信基站电源用于5G基站、宏站和微型基站。其对电源要求高稳定性与低噪声，以保证通信的信号质量，并需具有宽输入范围，以适应市电波动，且有冗余与高可靠性，这是因为基站需7 x 24小时稳定运行，需要具备高效与节能降耗，以及远程监控与智能管理，便于运营商维护。

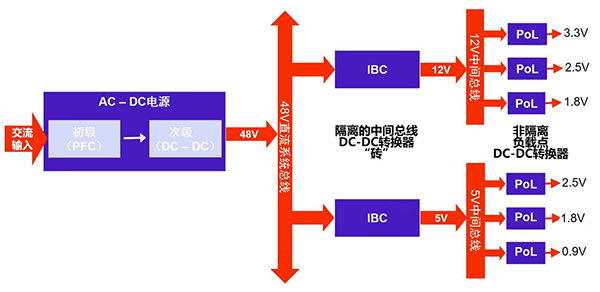

5G通信基站电源示例

数据中心电源便是应用于服务器机房、云端计算中心。其对电源的要求需要高功率密度，以支撑大型服务器集群，也需具有高效率与低损耗，以降低运营成本与散热需求，并需具备高稳定性、低纹波，以保护敏感计算设备，且需支持冗余与热插入功能，以保障7 x 24小时不间断运行，并在智能管理与监控上，支持远程监控、负载均衡。

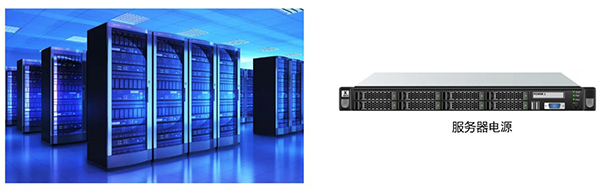

数据中心电源示例

AI板载电源（AI Edge / GPU加速板）的应用场合便是AI计算板卡、边缘计算设备、高性能GPU服务器，电源要求具备高瞬态响应能力，这是因为GPU、AI芯片的瞬态电流需求大，且需具有低纹波与高稳压精度，以保障AI计算精度。此外，需具有高功率密度，这是源于板上空间有限，并支持多路输出，不同模块需要不同电压，并支持高效与散热管理，以降低与热影响。

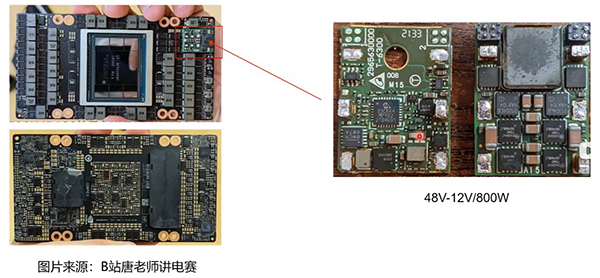

AI板载电源示例

不同应用场景对电源的要求差异很大，但核心指标一般包括效率、稳压精度、可靠性、功率密度、耐环境特性及智能管理功能。例如光伏与储能更注重效率与宽输入，车载电源重视体积、抗振动与车规标准；5G与数据中心则偏重稳定性、低纹波与冗余能力；AI板载电源则更注重瞬态响应与高功率密度。

结语

电源电路的设计并非单纯追求输出电压与电流的稳定，而是需要根据实际应用场景，兼顾效率、可靠性、安全性、体积，以及智能化等多方面的需求。从光伏储能、电动汽车充电，到5G通信、数据中心与AI板载电源，每一类应用都有其独特的挑战与设计重点。唯有深入理解不同系统对电源的性能要求，并在设计过程中综合考虑效率、稳压精度、环境适应性与智能管理，才能打造出真正高效、稳定且符合未来发展趋势的电源解决方案。

为协助您快速了解电源电路的设计过程与不同应用对电源的要求，DigiKey特别提供相关的视频介绍，以帮助您快速了解相关的电源设计技巧与注意事项，欢迎点击观看。
