EVALKITSTKNX STKNX 评估和开发套件

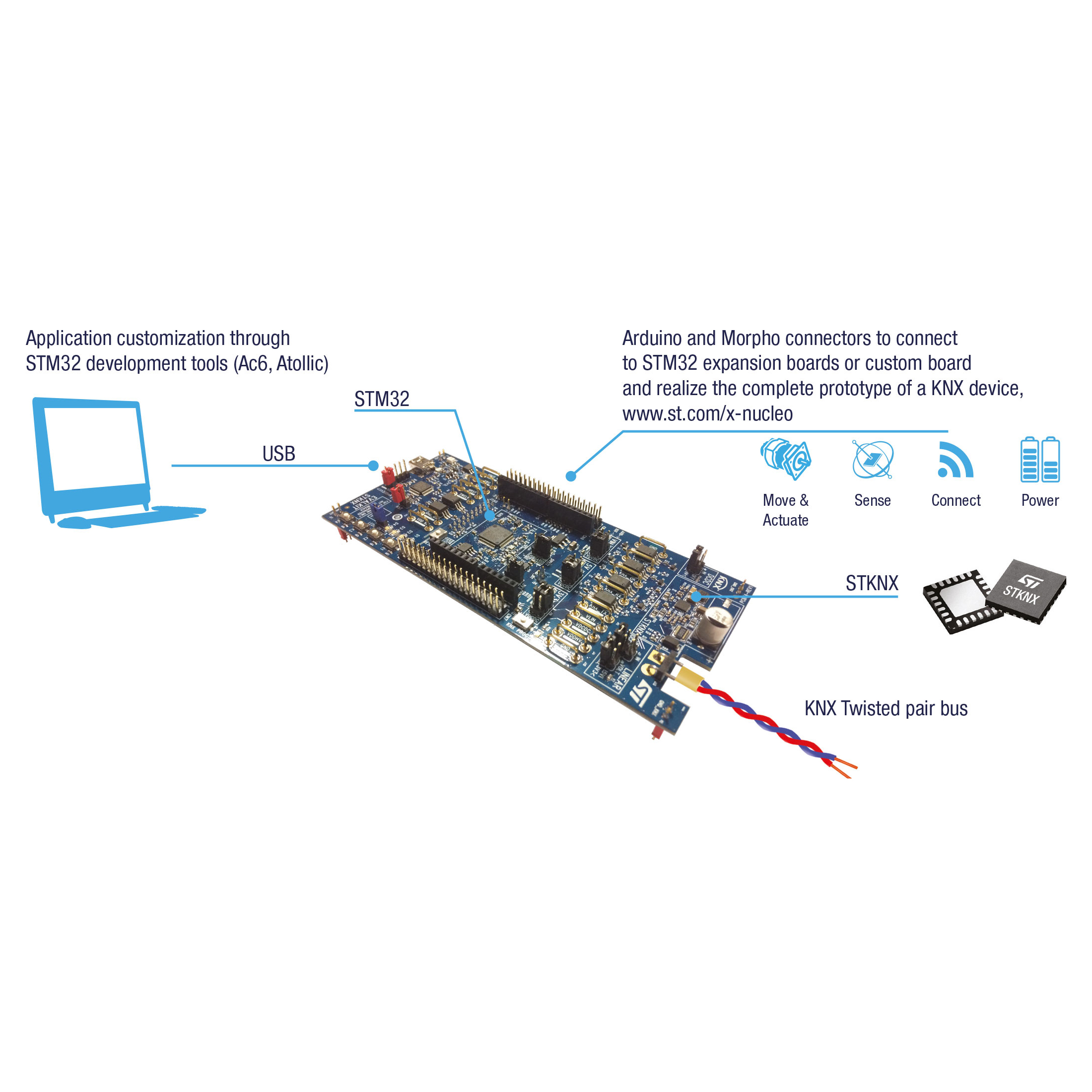

STMicro EVALKITSTKNX 套件是集成 STMicroelectronics 微型 STKNX 收发器的电路板。

该套件包括评估 STKNX 电路性能以及根据 TP1-256 标准在双绞线介质上开发 KNX 器件所需的所有必要组件。

特性

• 基于 STKNX 微型收发器的完整 KNX 双绞线器件开发套件
• 由 STM32F103 微控制器控制的 32 位 Cortex®-M3，16 MHz，128 kB 闪存
• 双绞线 TP1-256 支持
• 与 ETS 工程工具软件兼容
• 测试固件已经下载到电路板中，用于演示功能
• 包括原始的 TAPKO KNX 协议栈 KAIstack
• 通过隔离的 USB 主机接口进行 JTAG 调试（板载 ST-LINK/V2-1）
• 标准 HE10 20 针连接器提供标准串行线调试 (SWD) 和 JTAG 接口
• 扩展板连接器兼容 Arduino™ 和 ST Morpho 标准
• UART 通过隔离的 USB 主机接口连接 PC
• 在桌面模式（KNX 断开连接）的软件开发期间无需外部电源，仅 USB 供电
• 电源灵活性利用了 STKNX 提供的完整电源选项
