具有 15 V 过压钳位的 MP5036 限流开关

MPS 的 MP5036 是 6 通道，最大 100 mA/Ch 升压 WLED 驱动器，具有 15,000:1 的调光比和 I2C

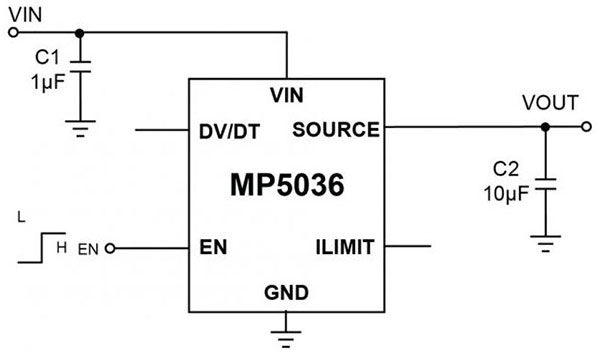

MPS 的 MP5036 升压 WLED 驱动器图片Monolithic Power Systems MP5036 是一种保护器件，旨在保护输出电路免受输入瞬变的影响。该器件还可以保护输入免受来自输出的意外短路和瞬变的影响。在启动期间，通过限制输出的压摆率来限制浪涌电流。压摆率由 dv/dt 引脚设置控制。输出端的最大负载受电流限制。电流限制的大小由一个从 ILIMIT 到 GND 的外部电阻控制，并且在将 ILIMIT 引脚悬空时有一个固定的 2.5 A 电流限制。输出电压受输出过压保护 (OVP) 功能限制，并以 TSOT23-6 封装提供。

特性
  • 2.9 V 至 14 V 的宽范围连续工作输入
  • 绝对最大 26 V 瞬态输入电压
  • 固定的 15 V 过压钳位阈值
  • 快速输出 OVP 响应
  • 集成 43 mΩ 功率 FET
  • 当 ILIMIT 引脚悬空时可调节电流限制或固定电流限制
  • 可通过 dv/dt 引脚设置软启动时间
  • 快速响应，可提供硬性短路保护
  • OCP 打嗝保护
  • 热关断和重试
  • 采用 TSOT23-6 封装
应用
  • HDD、SSD
  • 热插拔
  • 无线调制解调器数据卡
  • PC 卡
  • USB 配电
  • USB 保护
  • USB3.1 供电

MP5036 Current Limit Switch with 15 V Over-Voltage Clamp

图片制造商零件编号描述可供货数量价格查看详情
12V, 0.4A TO 5A, CURRENT LIMIT SMP5036GJ-Z12V, 0.4A TO 5A, CURRENT LIMIT S3454 - 立即发货$1.27查看详情
12V, 0.4A TO 5A, CURRENT LIMIT SMP5036GJ-P12V, 0.4A TO 5A, CURRENT LIMIT S1500 - 立即发货$1.80查看详情
发布日期： 2021-04-27
