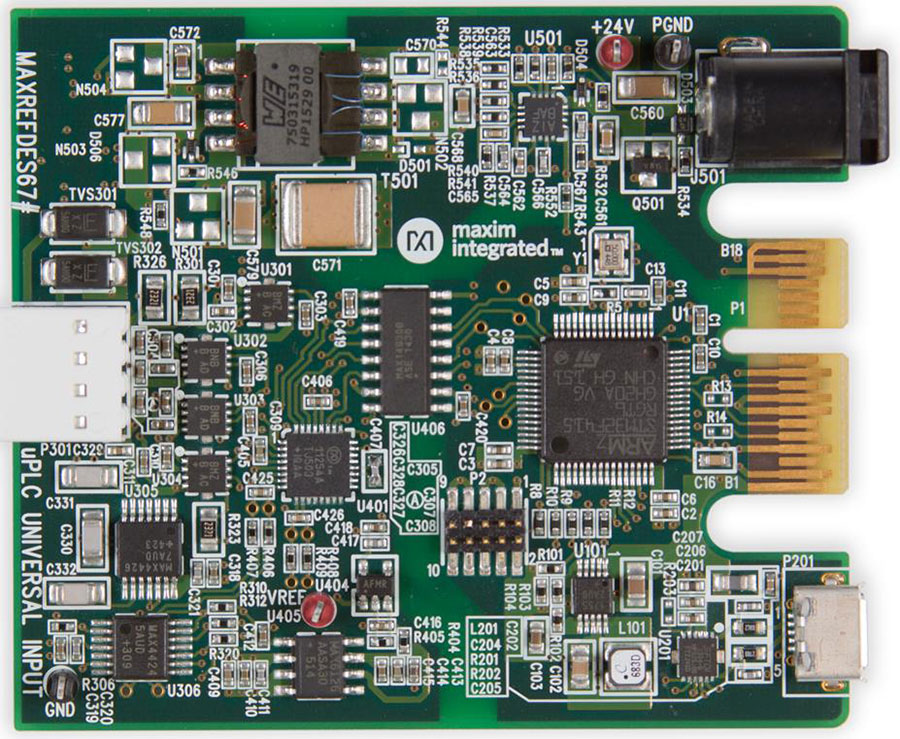

MAXREFDES67 # 24 位通用模拟输入器件

Analog Devices 的 MAXREFDES67# 参考设计是完整的适合工业应用的通用模拟输入器件。这种独特的 24 位前端可接受双极电压和电流、电阻温度检测器 (RTD) 和热电偶 (TC) 输入。MAXREFDES67# 内置于 Analog Devices 的超小微型 PLC 外形封装中，具有高达 22.3 位的有效分辨率，在 -40°C 至 150°C 的温度范围内具有低至 ±0.1% 的温度误差。

为增强易用性，这种创新型系统架构可开关板上所有信号，也就是说，这款连接器不需要跳线或其它连接，无论连接类型如何。此外，系统在所有信号链元件中采用 Analog Devices 的 Beyond-the-Rails™ 技术。Beyond-the-Rails 技术降低了大电源需要，允许每个元件在从低压电源轨运行的同时接受大的输入电压。

该板具有微型 USB 连接器，以便快速连接至 PC 进行评估。此外，该板还需 24 V 电源，从电源供电或从随附的 AC/DC 壁式适配器供电。
