LTM4650 µModule® 稳压器

Analog Devices 的 LTM4650 是双路 25 A 或单路 50 A 输出开关模式 DC/DC μModule （功率模块）降压稳压器 封装中提供了开关控制器、功率 FET、电感器和所有辅助元件。 LTM4650 可在 4.5 V 至 15 V 的输入电压范围内工作并支持两路输出。根据单个外部电阻器的设定情况，这两路输出电压的范围均为 0.6 V 至 1.8 V。 该器件采用高能效设计，可为每个输出提供高达 25 A 的连续电流。 仅需使用少量的输入和输出电容器。 LTM4650 的引脚兼容 LTM4620（双路 13 A、单路 26 A）和 LTM4630（双路 18 A、单路 36 A）。 该器件支持频率同步、多相工作、以 Burst Mode®（猝发模式）工作以及用于电源轨定序的输出电压跟踪，并且具有一个用于监测器件温度的板载温度二极管。 其高开关频率和电流模式架构实现了对线路和负载变化的极快瞬态响应，且不牺牲稳定性。 故障保护功能包括过压和过流保护。 LTM4650 采用 16 mm × 16 mm × 5.01 mm BGA 封装。

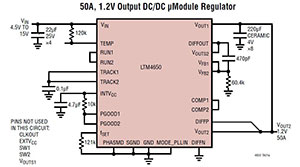

典型应用：
单击此处查看大图		单击此处查看大图
