            用于反向输出的 LTC7149、60 V、4 A 同步降压稳压器

                    Analog Devices 的 LTC7149 在峰值电流模式架构下工作，允许在固有逐周期电流限制保护下实现快速瞬态响应

Analog Devices 的 LTC7149 是一款高能效、60 V、4 A 同步单晶片降压稳压器，适用于输出反向应用。该稳压器提供可通过单电阻器设定的输出电压，且在宽 V_OUT 范围内具有高能效。

该反向稳压器采用 3.4 V 至 60 V 输入，能在提供高达 4 A 电感器电流的同时，提供 -28 V 至 0 V 可调输出电压。此外，开关频率可通过外部电阻器设定。该器件具有用户可选工作模式，便于用户在高负载情况下在能效和纹波噪声之间进行平衡；其猝发工作模式可在轻负载情况下实现最高能效，而强制式连续工作模式则用于提供低输出纹波。 MODE/SYNC 引脚也可用于将开关频率与外部时钟同步。内部电平转换电路允许 I/O 引脚（RUN、MODE/SYNC 和 PGOOD）采用板上的 GND 作为基准。

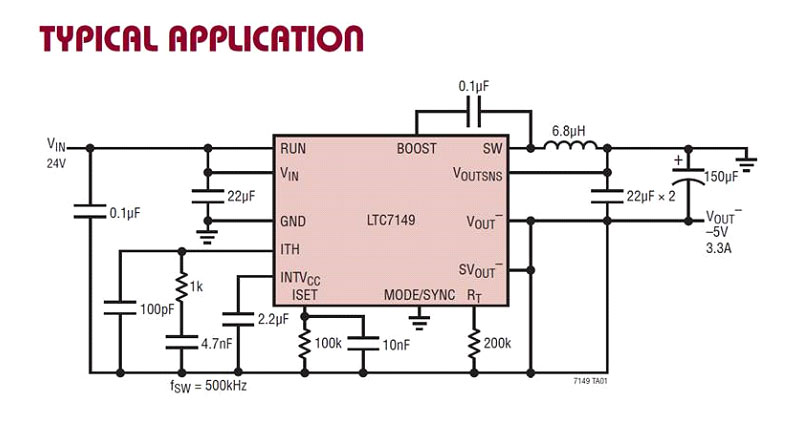

设计说明： 反向稳压器可采用高达 50 V 的输入，支持 4 A 输出电流

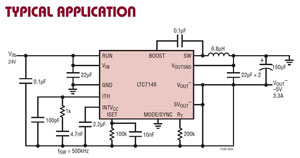

Analog Devices 的 LTC7149、60 V、4 A 同步降压用于输出反向的图片

特性

宽 V_IN 范围：3.4 V 至 60 V
宽 V_OUT 范围：-28 V 至 0 V
单电阻器 V_OUT 可编程
集成式 110 mΩ 顶部 N 沟道/50 mΩ 底部 N 沟道 MOSFET
调节式 I_Q：440 μA，关断 I_Q：15 μA
以电路板 GND 为基准的 I/O 引脚（RUN、PGOOD 和 MODE/SYNC）
可通过电阻器精确编程的频率范围 300 kHz 至 3 MHz，具有 ±50% 频率同步范围

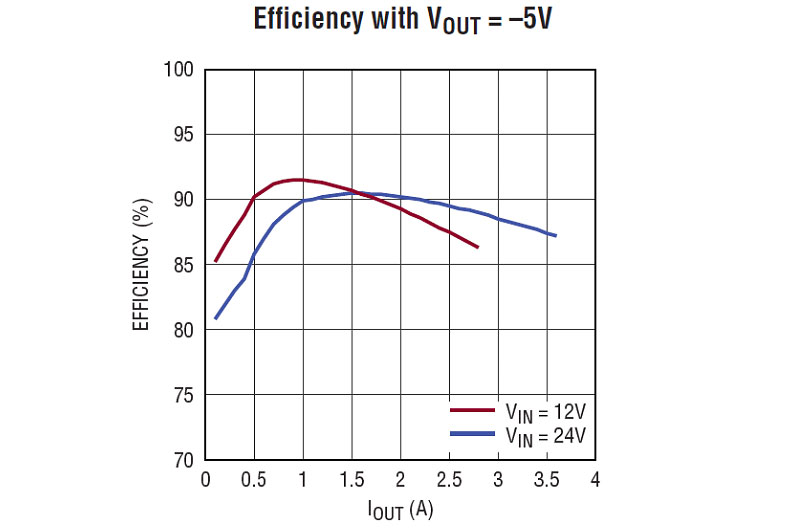

92% 能效，12 V_IN 和 -5 V_OUT
±0.8% 输出电压精确度
峰值电流工作模式
Burst mode^®（猝发）工作模式、强制式连续工作模式
可编程软启动
超温保护
采用 28 引脚 (4 mm x 5 mm) QFN 和 TSSOP 封装

应用

工业
电信电源
分布式电源系统

LTC7149, 60 V, 4 A Synchronous Buck for Inverting Outputs

制造商零件编号	描述	可供货数量	价格	查看详情
LTC7149EFE#PBF	IC REG BUCK ADJ 4A 28TSSOP	503 - 立即发货	$22.72	查看详情
LTC7149IUFD#PBF	IC REG BUCK ADJ 4A 28QFN	470 - 立即发货	$24.45	查看详情
LTC7149IFE#PBF	IC REG BUCK ADJ 4A 28TSSOP	163 - 立即发货	$25.27	查看详情
LTC7149EUFD#PBF	IC REG BUCK ADJ 4A 28QFN	820 - 立即发货	$21.97	查看详情
LTC7149EFE#TRPBF	IC REG BUCK ADJ 4A 28TSSOP	0 - 立即发货	$12.23	查看详情
LTC7149EUFD#TRPBF	IC REG BUCK ADJ 4A 28QFN	2272 - 立即发货	$21.97	查看详情
LTC7149IFE#TRPBF	IC REG BUCK ADJ 4A 28TSSOP	0 - 立即发货	$14.05	查看详情
LTC7149IUFD#TRPBF	IC REG BUCK ADJ 4A 28QFN	0 - 立即发货	$13.46	查看详情
