LTC6430 IC 放大器驱动器

Analog Devices 的 LTC6430-15 15 dB 放大器在从 20 MHz 至超 1 GHz 的 100 Ω 差分环境下实现了高动态范围。提供两个性能等级。在 240 MHz 时，A 级 OIP3 的典型值为 50 dBm，且通过全面测试并可保证最小 47 dBm。其噪声系数为 3dB，相当于 1 nV/√ hz 输入参考放大器噪声。直流功耗为 800 mW。这种低噪声和低失真组合具有高性能中频通信和 CATV 应用所需的宽动态范围。

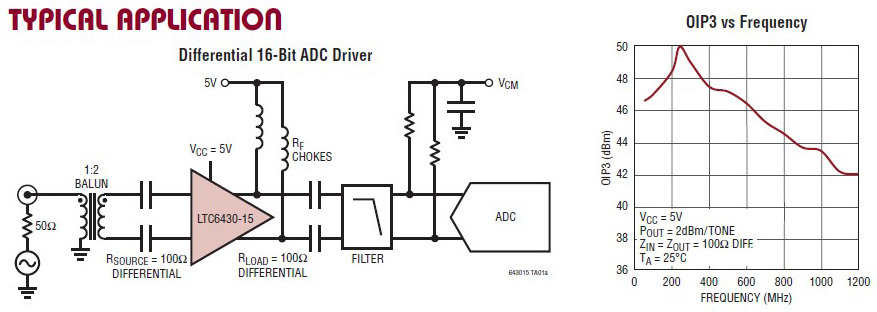

LTC6430-15 简单易用、无条件稳定，且输入和输出内部匹配至 100 Ω 差分。该器件具有大于 2.75 V_P-P 线性输出摆幅，非常适合用于驱动高速、高性能 ADC。两个 1:2 平衡-不平衡变换器、直流阻隔电容器和射频偏置扼流圈实现了通信应用中的宽带 50 Ω 平衡放大器。有了两个 1:1.33 平衡-不平衡变换器，LTC6430-15 可用作高保真 75 Ω CATV 放大器。LTC6430-15 采用带有裸焊盘的 4 mm x 4 mm QFN-24 封装，可实现最佳热性能和低电感。
