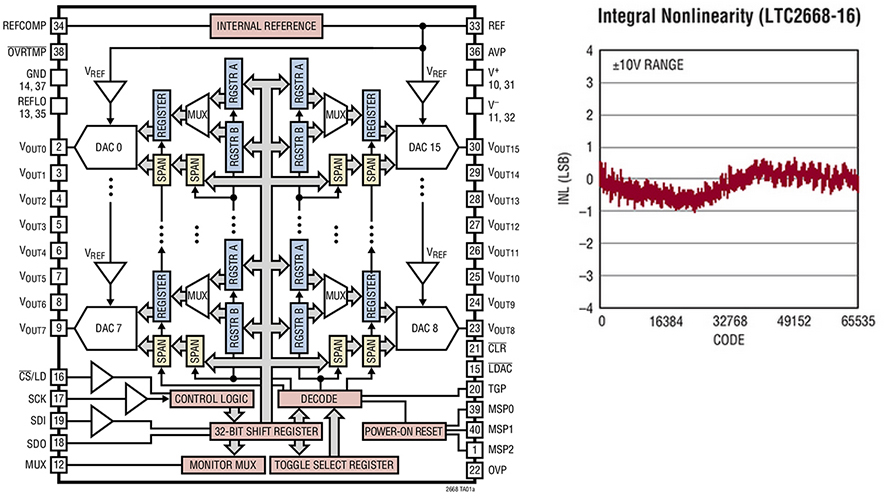

LTC2668 16 通道、16/12 位电压输出 DAC

特性

• 16 个采用小型 6 mm × 6 mm QFN 封装的 DAC
• 内部精密基准：10 ppm/°C（最大值）
• 独立可编程输出范围：0 V 至 5 V、0 V 至 10 V、±2.5 V、±5 V、±10 V
• 最大 INL 误差：±4 LSB（16 位），±1 LSB（12 位）
• 灵活的单或双电源供电
• 有保证的单调超温
• 输出缓冲器驱动 ±10 mA 和 1000 pF 负载
• 通过软件或专用引脚进行 A/B 切换
• 内部 16:1 模拟多路复用器
• 异步 DAC 更新引脚
• 1.8 V 至 5 V SPI 串行接口
• -40°C 至 125°C 工作温度范围

灵活的供电电压

• V⁺ 正电压轨
  • 4.5 V 至 15.75 V
  • 4.6 mA 工作，35 μA 关断
• V^– 负电压轨
  • 单电源：连接到 GND
  • 双电源：–4.5 V 至 –15.75 V
  • 4.6 mA 工作，27 μA 关断
• AVP DAC 内核供电
  • 4.5 V 至 5.5 V
  • 5.4 mA 工作，1 μA 关断
• OVP 数字 I/O 电源
  • 1.71 V 至 5.5 V
  • <1 μA

内部 16:1 模拟多路复用器

• 连接任何 DAC 输出到 MUX 引脚
• 消除了高引脚数外部 MUX
• 节省板空间
• 此功能用于：
  • 校准
  • 闭环控制
  • 监控电路完整性
• 输出范围：V^– 至 (V⁺ –1.4 V)

缓冲式电压输出

• 轨至轨输出
  • ±10 mA 负载，在 1.4 V 的电压轨内摆动
  • 空载，在 10 mV 的电压轨内摆动
• 快速建立
  • 5 V/µs 压摆率
  • 10 V 阶跃在 9 μs 内置为 1 LSB
• 负载高达 1000 pF 时仍稳定

A/B 切换功能

• 两个 DAC 码之间快速切换
  • 使用 TGP 引脚硬件模式
  • 使用 SPI 的软件模式
• 使用此功能来：
  • 交替两个输出电平（开/关、高/低）
  • 抖动或调节 DC 偏置电平
  • 生成 AC 偏置
