LTC2644 PWM 到 VOUT DAC

Analog Devices 的 LTC2644 是一系列基准为 10 ppm/°C 的双通道 12 位、10 位和 8 位 PWM 至电压输出 DAC

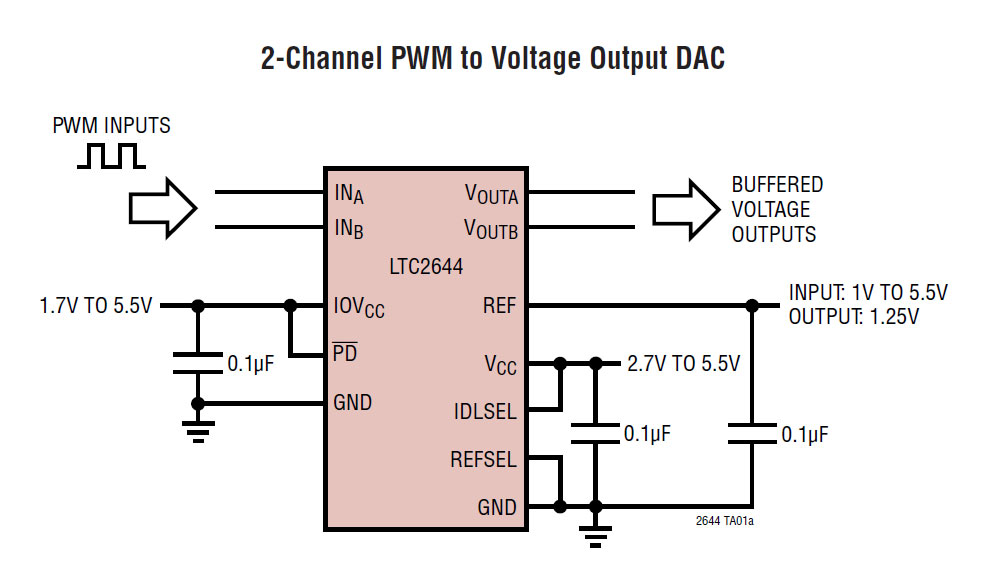

Analog Devices 的 LTC2644 双 12/10/8 位 PWM 至 VOUT DACAnalog Devices 的 Analog Devices™2644 系列属于双通道、12 位、10 位、8 位 PWM 至电压输出 DAC，在 12 引脚 MSOP 封装内集成了高精度、低漂移、10 ppm/°C 基准。 该器件具有轨至轨输出缓冲器以及可保证的输出单调性。 LTC2644 测量 PWM 输入信号的周期和脉冲宽度，并在每个对应的 PWM 输入上升沿之后更新电压输出 DAC。 DAC 输出通常在 8 μs 内更新并稳定至 12 位精度，并能拉出和灌入高达 5 mA (3 V) 或 10 mA (5 V) 电流，进而消除电压纹波，取代缓慢的模拟滤波器和缓冲放大器。 LTC2644 采用 10 ppm/°C 内部基准，具有 2.5 V 满量程输出。 该器件可采用外部基准，用于设置与外部基准电压相同的满量程输出。 当 PWM 输入保持不变超过 60 ms 时，每个 DAC 就会进入引脚可选择待机状态。 这些零件的工作电源为 2.7 V 至 5.5 V 单电源，支持 1.71 V 至 5.5 V PWM 输入电压。

特性
  • PWM 到电压无延时转换
  • 电压输出在 8 μs 内完成更新、稳定
  • 30 Hz 至 100 kHz PWM 输入频率
  • ±2.5 LSB 最大 INL；±1 LSB 最大 DNL (LTC2644-12)
  • 有保证的单调性
  • 可通过引脚选择的内部或外部基准
  • 2.7 V 到 5.5 V 供电范围
  • 1.71 V 至 5.5 V 输入电压范围
  • 低功耗：3 V 时 2.7 mA；省电模式下 < 1 μA
  • –40°C 至 125°C 之间工作有保证
  • 12 引脚 MSOP 封装
应用
  • 数字校准
  • 微调和调节
  • 电平设置
  • 过程控制和工业自动化
  • 仪器
  • 汽车

LTC2644 PWM to VOUT DACs

图片制造商零件编号描述建立时间可供货数量价格
IC DAC 10BIT V-OUT 12MSOPLTC2644CMS-L10#PBFIC DAC 10BIT V-OUT 12MSOP7.4µs（典型值）188 - 立即发货$8.92查看详情
IC DAC 12BIT V-OUT 12MSOPLTC2644CMS-L12#PBFIC DAC 12BIT V-OUT 12MSOP7.8µs（典型值）1214 - 立即发货$9.27查看详情
IC DAC 8BIT V-OUT 12MSOPLTC2644CMS-L8#PBFIC DAC 8BIT V-OUT 12MSOP7µs（典型值）153 - 立即发货$8.52查看详情
IC DAC 10BIT V-OUT 12MSOPLTC2644IMS-L10#PBFIC DAC 10BIT V-OUT 12MSOP7.4µs（典型值）2739 - 立即发货$9.21查看详情
IC DAC 12BIT V-OUT 12MSOPLTC2644IMS-L12#PBFIC DAC 12BIT V-OUT 12MSOP7.8µs（典型值）1278 - 立即发货$9.62查看详情
IC DAC 8BIT V-OUT 12MSOPLTC2644IMS-L8#PBFIC DAC 8BIT V-OUT 12MSOP7µs（典型值）1 - 立即发货$8.81查看详情
发布日期： 2014-09-11
