具有 2 A 开关的 LT8471 双通道多拓扑结构转换器

来自 Analog Devices 的双通道多拓扑结构的 DC/DC 转换器，具有 2 A 开关和同步功能

Analog Devices 的 LT8471 DC/DC 转换器LT®8471 来自 Analog Devices，是一款双通道 PWM DC/DC 转换器，包含两个内部 2 A、50 V 开关以及一个附加 500 mA 开关用于降压和反相转换。 每个 2 A 通道均可独立配置为降压、升压、SEPIC、反激或逆变式转换器。 LT8471 可从单输入轨生成正、负输出，是众多本地电源设计的理想之选。

LT8471 采用可调节振荡器，可由从 RT 引脚连接至地电位的电阻器设置。 此外，LT8471 还可与外部时钟同步。 该器件的自由运行或同步开关频率范围可设定在 100 kHz 和 2 MHz 之间。

其它特性，例如频率折返、软启动和电源良好也都已集成。 LT8471 采用 20 引脚 TSSOP 封装。

特性
  • 双通道 2 A 和一个 500 mA、50 V 内部电源开关通道
  • 2 A 初级通道可以是降压、升压、SEPIC、ZETA、反激式或逆变 DC/DC 转换器
  • 500 mA skyhook 通道可高效生成提升输入电压
  • 宽输入电压范围：2.6 V 至 50 V
  • UVLO 和 OVLO 在 OV/UV 引脚可编程
  • 每个通道可软启动编程
  • 固定频率脉宽调制（由 RT 引脚设定或与外部时钟同步）
  • 反相开关降低了输入纹波
  • 20 引线 TSSOP 封装

所有任务仅需一个开关

具有 2 A 开关的双通道多拓扑结构 LT8471 转换器的视频

产品图片

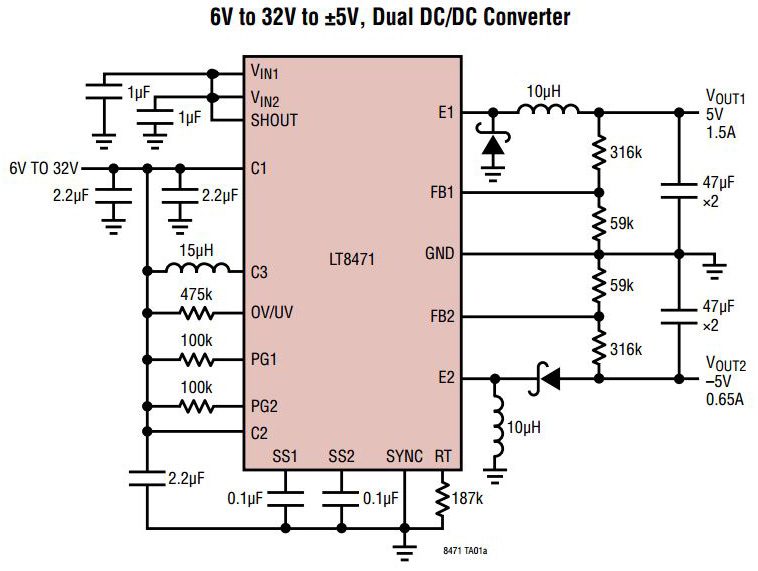

LT8471 的典型应用

LT8471 图

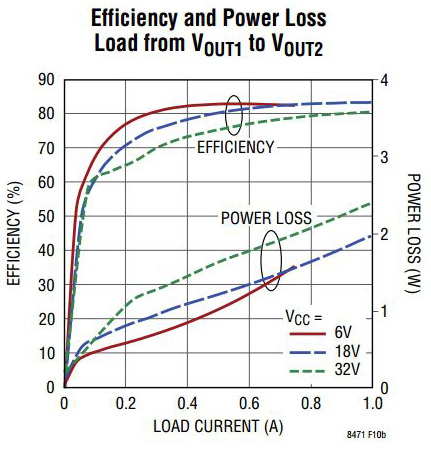

 Analog Devices 的 LT8471 效率图

LT8471 Dual Multitopology Converter with 2A Switches

图片制造商零件编号描述可供货数量价格
IC REG BUCK BOOST ADJ DL 20TSSOPLT8471EFE#PBFIC REG BUCK BOOST ADJ DL 20TSSOP857 - 立即发货$16.19查看详情
IC REG BUCK BOOST ADJ DL 20TSSOPLT8471IFE#PBFIC REG BUCK BOOST ADJ DL 20TSSOP0 - 立即发货$17.39查看详情

Eval Board

图片制造商零件编号描述可供货数量价格
EVAL BOARD FOR LT8471DC1854AEVAL BOARD FOR LT847111 - 立即发货$220.14查看详情
发布日期： 2014-03-05
