LTM4651 DC/DC µModule® 稳压器

Analog Devices 的 LTM4651 是一款超低噪声、58 V、24 W DC/DC μModule 反相拓扑稳压器。它从正输入电源电压（V_IN）调节出负输出电压（V_OUT-），设计用于满足 EN55022 的辐射要求。传统的辐射要求可以通过添加标准的滤波组件来满足。

封装中包括开关控制器、功率 MOSFET、电感器、滤波器和支持组件。只要输入和输出电压符合 LTM4651 的安全工作区标准，LTM4651 就可以将 V_OUT 调节到 -0.5 V 和 -26.5 V 之间的值：V_IN + |V_OUT-| ≤58 V。该模块支持 250 kHz 至 3 MHz 的开关频率范围（默认为 400 kHz），且可以同步至外部时钟。

尽管它是一个反相拓扑结构稳压器，但不需要电平转换电路来连接 LTM4651 的 RUN、PGOOD 或 CLKIN 引脚；这些引脚以 GND 为基准。

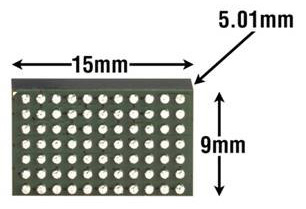

LTM4651 采用 15.0 mm x 9.0 mm x 5.01 mm BGA 封装，端子表面处理采用 SnPb 或符合 RoHS。

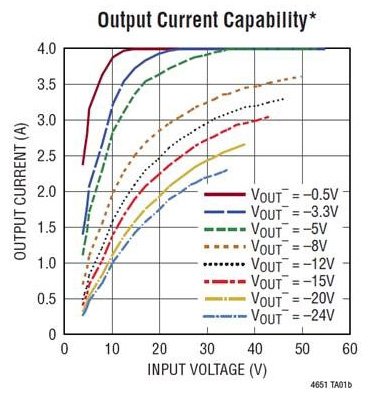

典型应用		输出电流能力
特性
宽输入电压范围：3.6 V 至 58 V 符合 EN55022 B 类标准 高达 4 A 输出电流 12 VIN 至 -24 VOUT 的 24 W 输出，PLOSS = 5 W，TA = 60°C，tRISE = 60°C，200 LFM 输出电压范围：-26.5 V ≤ VOUT- ≤ -0.5 V 安全工作区域：VIN + | VOUT- | ≤ 58 V，在负载、线路和温度范围内实现了 ±1.67 % 的直流输出电压最大总误差（-40°C 至 +125°C）		完全低 EMI 开关模式电源 与多个 LTM4651 并行和当前共享 恒频电流模式控制 频率同步范围：250 kHz 至 3 MHz 电源良好指示灯和可编程软启动 过流 / 过压 / 过热保护 15.0 mm x 9.0 mm x 5.01 mm BGA 封装
应用
航空电子、工业控制和测试设备 视频、成像和仪器		48 V 电信和网络电源 射频系统
