Hirose Electric Co Ltd

FH53M 系列 FPC 连接器

Hirose 的扁平型 FH53M 系列 FPC 连接器为消费类电子设备提供高速传输

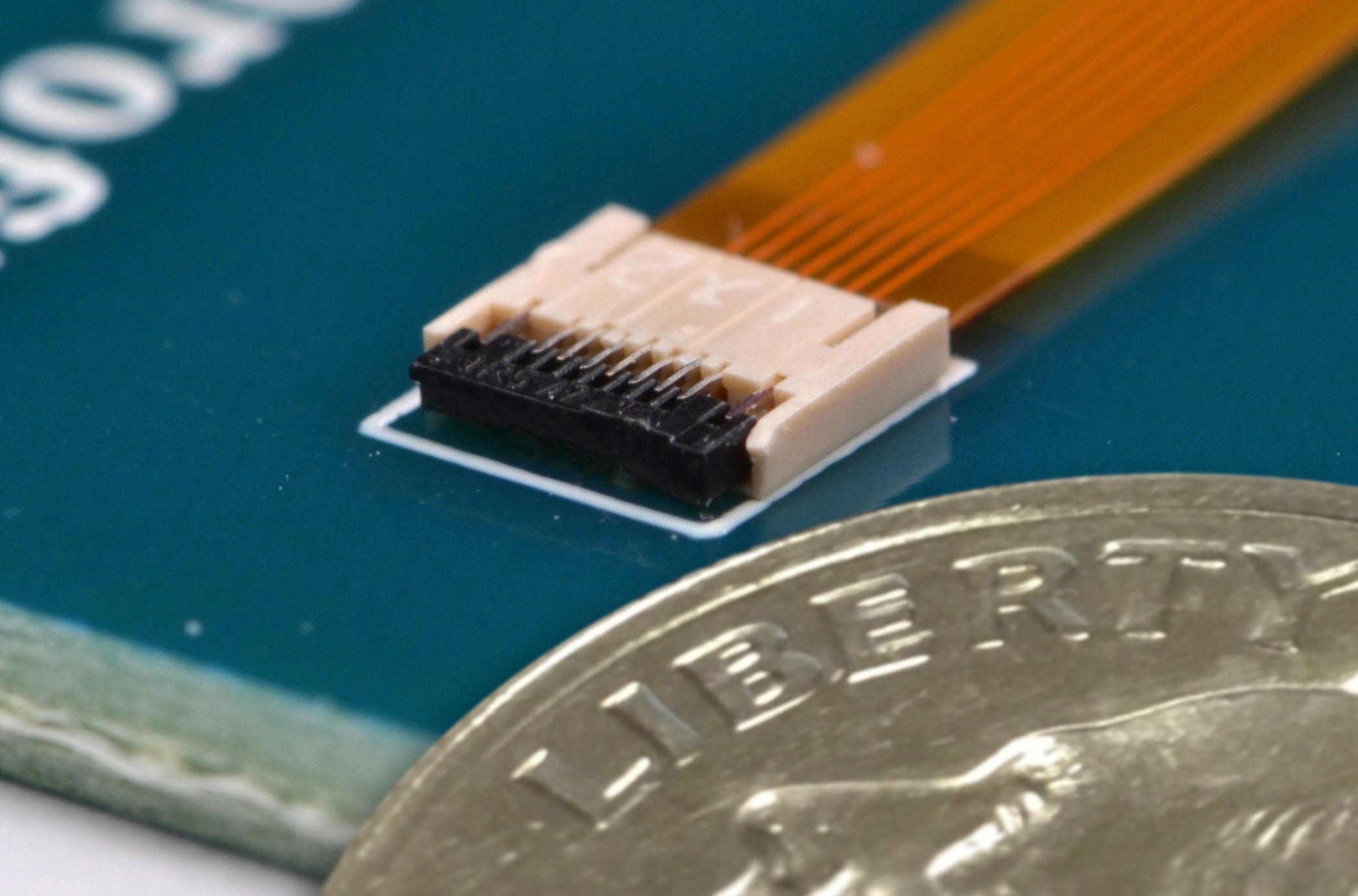

Hirose 的 FH53M 系列 FPC 连接器图片Hirose 小型、轻质、柔性印刷电路 (FPC) 连接器适合需要高速传输的便携式电子设备。FH53M 系列 FPC 连接器节省了宝贵的 PCB 板空间，通过采用后翻式致动器，可最大限度减少所需的安装面积。紧凑的 FH53M 系列 FPC 连接器具有 0.25 mm 点距，安装深度为 3.2 mm，高度仅为 0.65 mm。FPC 连接器重量仅 0.01 g，专为包括消费、医疗、销售终端和可穿戴设备等宽范围的便携式电子设备而设计。

特性
  • 节省空间/轻量设计：0.25 mm 精细点距、0.065 mm 高、3.2 深（锁定）
  • 高速传输：eDP（1.3 版）和 MIPI (D-PHY)
  • 可移动金属闩锁提供 FPC 固位力和更高的可靠性，并允许水平 FPC 插入/拔出
  • 接触区域的 FPC 顶部触头厚度：0.12 ± 0.02
  • 便于 FPC 平滑插入的宽锥形体
  • 可避免爬锡和熔透
  • FPC 误插检测
  • 符合 RoHS 规范，无卤素
应用

  • 智能手机
  • 摄像头和视频记录设备
  • 笔记本电脑和平板电脑
  • DVD 和蓝光播放机

  • 便携式媒体播放器
  • 掌上游戏机
  • 超便携式医疗设备

FH53M Series FPC Connectors

图片制造商零件编号描述可供货数量价格查看详情
CONN FPC TOP 7POS 0.25MM R/AFH53M-7S-0.25SHWCONN FPC TOP 7POS 0.25MM R/A0 - 立即发货See Page for Pricing查看详情
CONN FPC TOP 7POS 0.25MM R/AFH53M-7S-0.25SHW(99)CONN FPC TOP 7POS 0.25MM R/A0 - 立即发货$4.71查看详情
发布日期： 2018-04-02
