ADPA1107 放大器

ADI ADPA1107 是一款氮化镓 (GaN) 宽带功率放大器，其带宽为 4.8 GHz 至 6.0 GHz，可提供 40 W 功率，功率附加效率 (PAE) 超过 55%。ADPA1107 非常适合脉冲应用，例如无线基础设施、雷达、公共移动无线电和通用放大设备。ADPA1107 采用 40 引脚 6 mm × 6 mm QFN 表面贴装式封装。

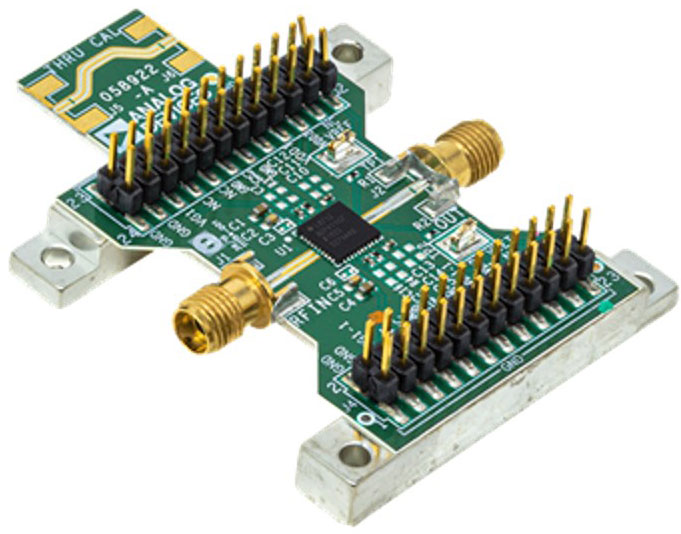

ADPA1107-EVALZ 用 10 mil 厚的 Rogers 4350B 铜箔制成的双层印刷电路板 (PCB) 组成，铜箔安装在铝制散热器上。散热器有助于套件散热，同时为 PCB 提供机械支撑。可通过散热器上的安装孔，将散热器固定到热沉上或者将散热器夹在冷热板上。ADPA1107-EVALZ 上的 RFIN 和 RFOUT 端口都接入 2.92 mm (K) 母头同轴连接器，且其各自的射频迹线都有 50 Ω 特性阻抗。ADPA1107-EVALZ 上安装的组件适用于套件的整个工作温度范围为了校准板的回溯损耗，J6 和 J5 连接器之间具有直通校准路径。J6 和 J5 必须安装 2.92 mm (K) 母头同轴连接器，才能使用直通校准路径。

通过 ADPA1107-EVALZ 上的 2 个测试接头 (TP1 和 TP2) 和 2 个 24 引脚接头 (J3 和 J4) 提供接地、电源、栅极控制和检波器输出电压。

ADPA1107-EVALZ 上的 RF 回溯为 50 Ω、接地共面波导。封装接地引线和裸焊盘直接连接到接地平面。接地层有多个导通孔贯穿，集中在接地焊盘正下方的区域，从而保证散热器有足够的导电导热性能。

ADPA1107-EVALZ 随附一个漏极脉冲板（脉冲板），可将其插入 ADPA1107-EVALZ 接头，并可配置来控制 ADPA1107 的偏置。此配置是通过提供负栅极电压以及连接或断开 ADPA1107-EVALZ 的漏极电压的控制信号来实现。ADPA1107-EVALZ 还可以在门控脉冲模式下单独工作，在该模式下，将对 ADPA1107 的 VGG1 引脚施加负脉冲。

特性

• 35 W 输出功率，可支持紧凑型表贴封装相控阵运行
• 55% PAE 以降低功耗
• 高功率增益和出色的增益平坦度可减少元件数量

应用

• 航空航天与国防：雷达、相控阵、功率放大器、氮化镓
• 通用：气象雷达
