ADF5709 单片微波集成电路

ADI 的 ADF5709 宽带单片微波集成电路 (MMIC) 压控振荡器 (VCO) 支持 9.85 GHz 至 20.5 GHz 的输出频率 (fOUT) 范围，同时在 100 kHz 失调下保持 -83 dBc/Hz 的相位噪声而无次谐波音。宽频率调谐范围和低相位噪声允许锁相环 (PLL) 解决方案适用于各种频带，并减少了对多个窄带 VCO 的需求。广泛的频率覆盖范围可降低电路板设计的复杂性，并在设计射频和微波应用时简化材料清单。

VCO 由 5 V 单电源供电，仅消耗 70 mA 的电源电流，从而将功耗降至最低。ADF5709 低功耗是气流受限或无气流的高性能应用的理想选择。VCO 的单片结构可在温度变化时实现最佳输出功率和噪声特性。

VCO 完全集成，将一个谐振器、一个负电阻器件和一个变容二极管组合在一起，以最大程度地减少外部组件的数量并减小电路板空间。

ADF5709 的 VTUNE 引脚上的低输入阻抗可实现高调谐速度和调制带宽，例如，在雷达或测试和测量应用中用作频率合成器的一部分时，可实现更快的扫频和锁定时间。

ADF5709 封装在符合 RoHS 要求的陶瓷无线线芯片载体 (LCC) 封装中，尺寸仅为 3.90 mm x 3.90 mm。该封装包括通向裸露焊盘的通孔，从而增强了热特性。

ADF5709 具有小尺寸、最佳噪声性能、低功耗和宽调谐范围，成为需要灵活性、高性能、小尺寸和紧凑电源预算的许多应用的理想选择。ADF5709 与 HMC733 和其他 Analog Devices 宽带 VCO 引脚对引脚兼容。

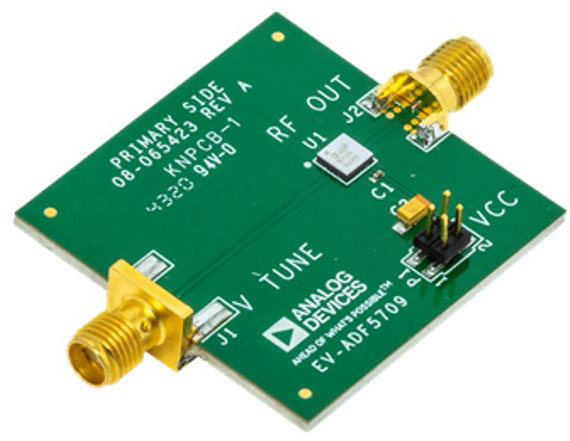

EV-ADF5709 包含 ADF5709、外部电源插座、电源去耦电容器、一个 V_TUNE 超小型 Version A (SMA) 连接器，以及 2.92 mm 射频输出 K 连接器。当器件在开环模式下作为独立 VCO 工作时，无需软件接口即可控制 ADF5709。
