A1698 传感器 IC

Allegro 推出其具有速度和方向输出的 A1698 双向、真零速、高准确度传感器 IC。

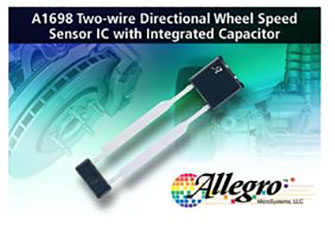

Allegro MicroSystems 的 A1698 传感器 ICAllegro 的 A1698 是一种基于霍尔效应的集成电路 (IC)，为要求速度和方向的应用中低至零速的环形磁铁或含铁目标物体（当用户提供偏压反馈时），提供了一种用户友好型双线速度检测解决方案。A1698 采用 UB 封装，在单一包塑成型 SIP 封装中集成了 IC 和耐高温陶瓷电容器。

该集成电容器实现了更强 EMC 性能。集成电路带有霍尔效应电路和信号处理能力，能够对磁性编码器产生的差分磁性信号或者当采用磁铁从铁磁性目标施加反馈偏压时，做出切换响应。该电路包含复杂的数字电路，可降低磁铁和系统偏移、校准气隙、独立开关点的增益，并实现真正的零速工作。

经过调节的输出电流针对双向接口电路进行了专门配置，非常适于获取轮速应用中的速度和方向信息。双引脚 SIP 封装无铅 (Pb)，采用锡引线框架镀层

主要特性
  • 真正零速工作
  • 方向脉宽输出协议
  • 集成 EMC 电容器
  • 微型封装
  • 宽引线便于装配
  • 欠压锁定
应用
  • ABS 方向传感器
    • 用于 ABS 典型解决方案的双线 IC
    • 环形磁铁或含铁目标物体的速度检测
目标市场
  • 汽车

A1698 Sensor ICs

图片制造商零件编号描述可供货数量价格查看详情
MAGNETIC SWITCH SPEC PURP MODULEA1698LUBTN-FWBE-TMAGNETIC SWITCH SPEC PURP MODULE0 - 立即发货$3.01查看详情
MAGNETIC SWITCH SPEC PURP MODULEA1698LUBTN-FWBG-TMAGNETIC SWITCH SPEC PURP MODULE0 - 立即发货$2.76查看详情
MAGNETIC SWITCH SPEC PURP MODULEA1698LUBTN-FWPE-TMAGNETIC SWITCH SPEC PURP MODULE0 - 立即发货$2.76查看详情
MAGNETIC SWITCH SPEC PURP MODULEA1698LUBTN-FWPG-TMAGNETIC SWITCH SPEC PURP MODULE3793 - 立即发货$3.01查看详情
发布日期： 2016-06-24
